Phím tắt trong phần mềm Unigraphics NX

[Jinpinmei]

Mình thấy trong NX cho phép đặt lệnh tắt tùy ý người dùng,việc này sẽ giúp chúng ta thiết kế nhanh hơn và chuyên nghiệp hơn.

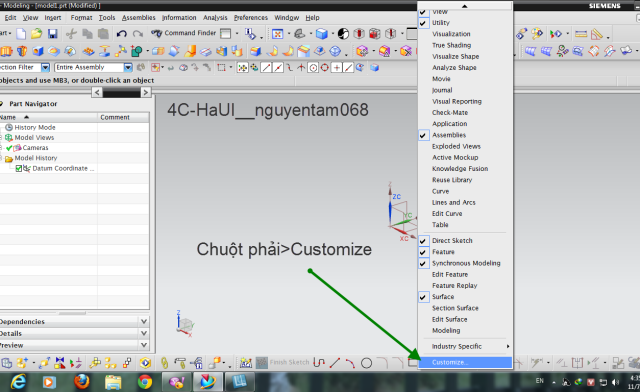

-Các bạn vào Tools chọn Customize hộp thoại Customize xuất hiện

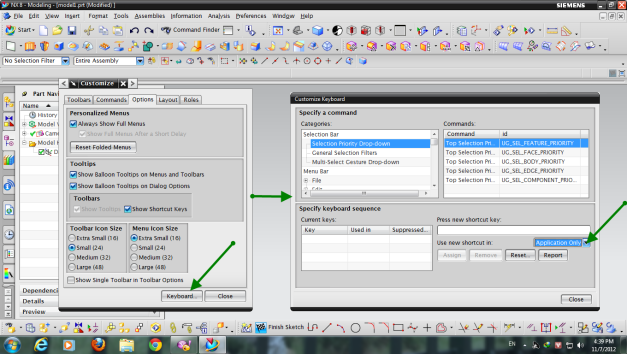

-Chọn tiếp Keyboard

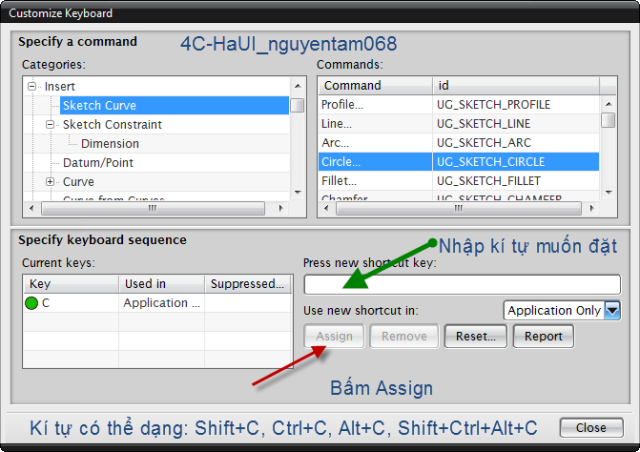

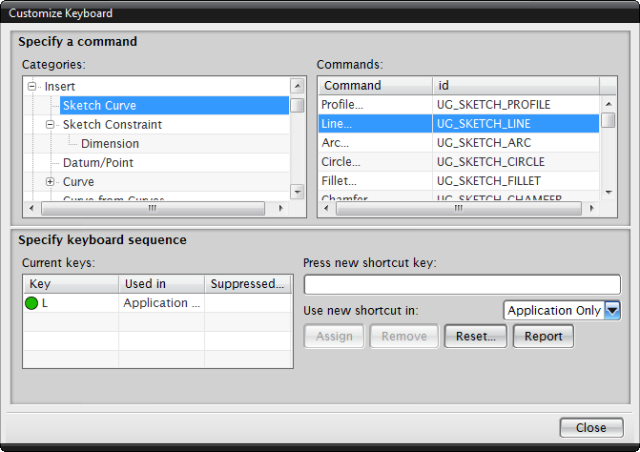

-Trong hộp thoại Customize keyboard bạn chọn lệnh trong Commentds và nhập phím tắt muốn đặt cho lệnh vào ô Prees new shortcut key rồi click asign là ok
==========
Dưới đây là một số phím tắt mặc định của NX
Chức năng............................................. ............. Phím tắt
File→New........................................ ....................... Ctrl+N
File→Open... .................................................. ........ Ctrl+O
File→Save .................................................. ........... Ctrl+S
File→Save As... .................................................. .....Ctrl+Shift+A
File→Plot... .................................................. ......... Ctrl+P
File→Execute→Grip... ................................................Ct rl+G
File→Execute→Debug Grip... .....................................Ctrl+Shift+G
File→Execute→NX Open... ........................................ Ctrl+U
Edit→Undo .................................................. ...........Ctrl+Z
Edit→Cut .................................................. .............Ctrl+X
Edit→Copy .................................................. .......... Ctrl+C
Edit-Paste .................................................. ........... Ctrl+V
Edit→Delete..................................... ................ Ctrl+D hoặc Delete
Edit→Selection→Top Selection Priority - Feature .............F
Edit→Selection→Top Selection Priority - Face ................. G
Edit→Selection→Top Selection Priority - Body ................ B
Edit→Selection→Top Selection Priority - Edge ................. E
Edit→Selection→Top Selection Priority - Component ..........C
Edit→Selection-Select All .............................................Ctrl+ A
Edit→Show and Hide→Show and Hide... (by type) .............Ctrl+W
Edit→Show and Hide→Hide... ...................................... Ctrl+B
Edit→Show and Hide→Invert Shown and Hidden ............Ctrl+Shift+B
Edit→Show and Hide→Show... ................................... Ctrl+Shift+K
Edit→Show and Hide→Show All .................................. Ctrl+Shift+U
Edit→Transform.................................. .................... Ctrl+T
Edit→Object Display... ..............................................Ctrl +J
View→Operation→Zoom........................... .............. Ctrl+Shift+Z
View→Operation→Rotate......................... ................... Ctrl+R
View→Operation→Section... ........................................Ctrl+H
View→Layout→New... ............................................Ctrl+S hift+N
View→Layout→Open.............................. ................ Ctrl+Shift+O
View→Layout→Fit All Views (only with multiple views) ......Ctrl+Shift+F
View→Layout→Fit .................................................. ..Ctrl+F
View→Visualization→High Quality Image... ................. Ctrl+Shift+H
View→Information Window ...........................................F4
Hide or show the current dialog box ................................F3
View→Reset Orientation ...............................................Ctr l+F8
Insert→Sketch... .................................................. ........S
Insert→Design Feature→Extrude... .................................. X
Insert→Design Feature→Revolve................................. ...... R
Insert→Trim→Trimmed Sheet............................................. T
Insert→Sweep→Variational Sweep....................................... V
Format→Layer Settings... ............................................... Ctrl+L
Format→Visible in View............................................. Ctrl+Shift+V
Format→WCS→Display............................ ............................. W
Tools→Expression... .................................................. .......Ctrl+E
Tools→Journal→Play............................ ............................ Alt+F8
Tools→Journal→Edit .................................................. ...... Alt+F11
Tools→Macro→Start Record.......................................... Ctrl+Shift+R
Tools→Macro→Playback... ........................................... Ctrl+Shift+P
Tools→Macro→Step... ................................................ Ctrl+Shift+S
Information→Object.............................. ............................ Ctrl+I
Analysis→Curve→Refresh Curvature Graphs..................... Ctrl+Shift+C
Preferences→Object.............................. ...................... Ctrl+Shift+J
Preferences→Selection... ............................................. Ctrl+Shift+T
Start→Modeling... .................................................. ..M hoặc Ctrl+M
Start→All Applications→Shape Studio... .......................... Ctrl+Alt+S
Start→Drafting... .................................................. ....Ctrl+Shift+D
Start→Manufacturing............................. ........................ Ctrl+Alt+M
Start→NX Sheet Metal............................................. ...... Ctrl+Alt+N
Start→Assemblies .................................................. ............A
Help→On Context... .................................................. ..........F1
Refresh .................................................. .......................... F5
Fit .................................................. ..............................Ctrl+F
Zoom.............................................. ................................. F6
Rotate .................................................. ............................F7
Orient View-Trimetric .................................................. ...... Home
Orient View-Isometric......................................... ................. End
Orient View-Top .................................................. ......... Ctrl+Alt+T
Orient View-Front............................................. ............. Ctrl+Alt+F
Orient View-Right............................................. ............ Ctrl+Alt+R
Orient View-Left .................................................. ........ Ctrl+Alt+L
Snap View .................................................. ......................F8

View more random threads:

• CAD-CAM-CNC NX
• Hướng dẫn lấy máy CNC trong NX 9.0
• [CAX.vn] CHỈNH SỬA GIAO DIỆN NX 10
• Giáo trình thiết kế nâng cao NX
• lỗi không tìm thấy sheet trong extrude
• [CAX.vn] Bộ video hướng dẫn lý thuyết và làm bài tập phần SKETCH 2D trong phần mềm SIEMENS NX
• [Fshare-Tenlua-Torrent] Multi link dowload NX 9.0 + Update 9.0.1 + 9.0.3
• Nhận dạy thiết kế cơ khí Siemens NX
• khuon nhua
• Sản Phẩm của NX

[hoangphuong0689]

Hướng dẫn cài đặt lệnh tắt cho unigraphics nx.

Sử dụng lệnh tắt để tiết kiệm thời gian, tất nhiên bạn nên dùng nó cho 1 modul cụ thể của phần mềm mà bạn thường dùng để tránh ảnh hưởng đến các phím tắt mặc định, đồng thời khỏi mất công phải nhớ hết tất cả các lệnh tắt mà không thường dùng.

Thật sự thì thao tác bằng bàn phím sẽ nhanh hơn thao tác bằng chuột. ( có tham khảo hình ảnh từ nguyentam068.wordpress)

Trích nguồn: HỘI SỬ DỤNG PHẦN MỀM CAD/CAM/CAE-CNC 4CHaUI - Unigraphics NX








Chúc các bạn thành công.

[beodeptrai]

NX 10 thì mình load lệnh tắt đã cài sẵn ở đâu ad?
