Hướng dẫn tách khuôn chắn bùn Dream tự động trong Creo 1.0

[thuytrang128]

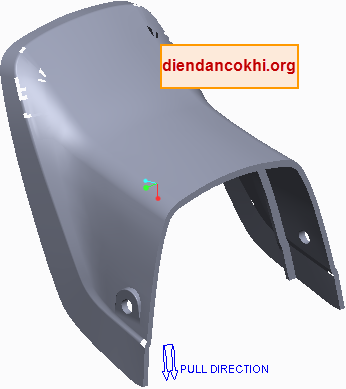

Bước 1: Import sản phẩm cần tách khuôn

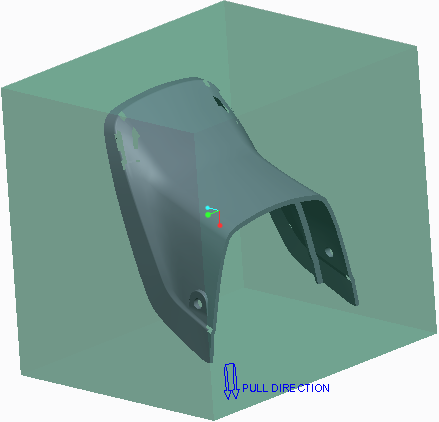

Bước 2: Tạo phôi tự động



- Thêm giá trị kịch thước phôi theo các phương X Y Z như hình trên.

Bước 3: Tạo đường bóng

- Sử dụng lệnh Sihoutte Cure để tạo đường bóng.

Bảng tùy chọn lệnh Silhoutte Curve.
Bảng chi tiết tùy chọn Loop Selection.

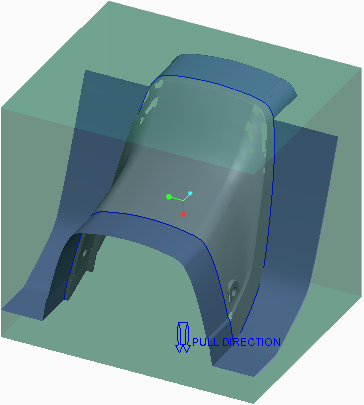

Bước 4: Tạo mặt phân khuôn



Bảng tùy chọn lệnh Skirt Surface
- Sử dụng lệnh Skirt Surface để tạo mặt phân khuôn.

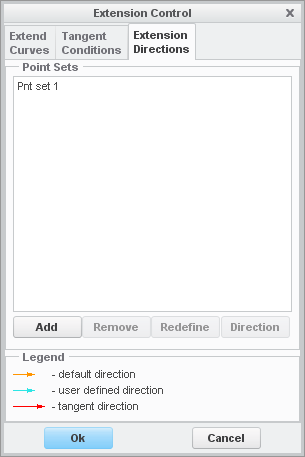

Bảng chi tiết tùy chọn Extension.

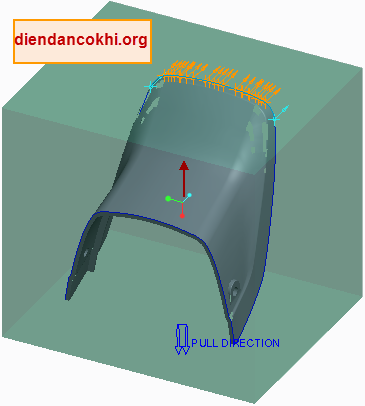

- Trong tùy chọn này cho phép chỉnh lại hướng vector để đạt được mặt phân khuôn mong muốn.

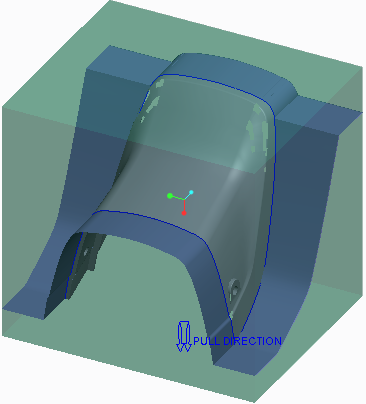

Bước 5: Vá mặt phân khuôn

- Sử dụng lệnh Fill để hoàn thiện mặt phân khuôn.

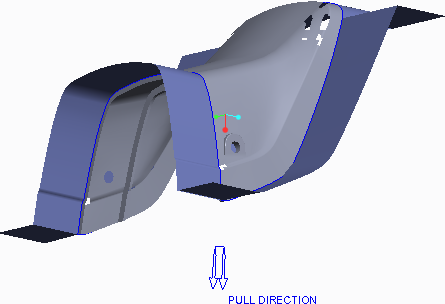

Bước 6: Trám lỗ trên bề mặt sản phẩm

- Sử dụng lệnh Coppy & Paste với tùy chọn với tùy chọnExclude surface and Fill holes để coppy bề mặt.
- Sau đó dùng lệnh Trim cắt bỏ phần surface thừa, chỉ giữ lại surface trám lỗ.

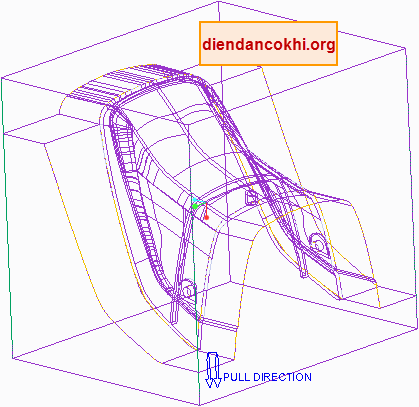

Bước 7: Chia ra hai thể tích

- Sau khi đã có mặt phân khuôn, sử dụng lệnh Volume Splitđể chia thể tích khuôn ra thành hai nửa.

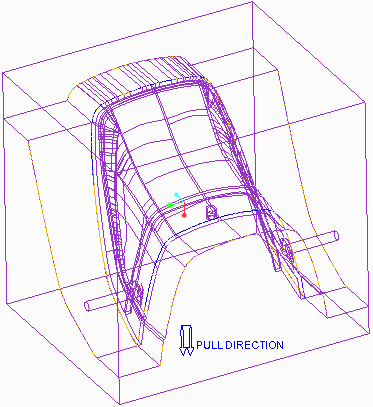

Bước 8: Tạo thể tích lõi hai bên hông

- Sử dụng lệnh Mold Volume để chia thể tích lõi hai bên.

Bước 9: Tạo khối

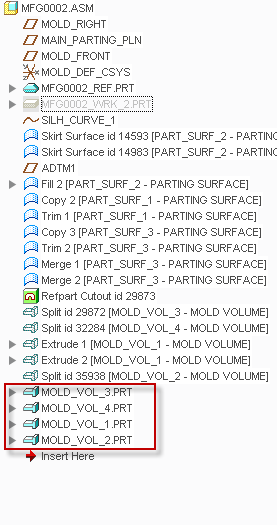

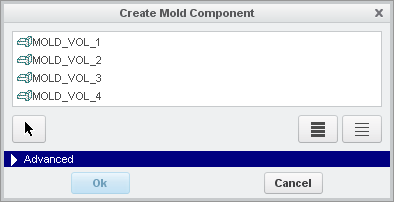

- Click lệnh Mold Component để tạo lập được 4 file .PRT như hình bên.
- Như vậy việc tách khuôn đã hoàn thành, ta đã thu được các file Part mong muốn.

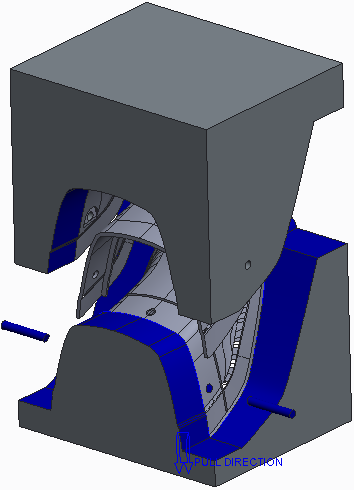

Sản phẩm tách khuôn thành công sẽ được như hình sau:


Kết luận:
- Với công việc tách khuôn thì cần chú ý đến hai vấn đề:
+ Đảm bảo sản phẩm được thoát khuôn.
+ Mặt phân khuôn tối ưu nhất cho công đoạn gia công tiếp theo.
- Tách khuôn tự động hay thủ công đều có ưu và nhược điểm riêng. Tùy vào trường hợp mà sử dụng cho phù hợp. Đối với những sản phẩm đơn giản thì việc lựa chọn tách khuôn tự động được ưu tiên số một. Còn đối với những sản phẩm phức tạp thì đòi hỏi người dùng phải tư duy để can thiệp vào lệnh để có được bề mặt phân khuôn mong muốn.
- Nắm vững, hiểu được nguyên lý tách khuôn tự động của phần mềm hỗ trợ sẽ giúp người dùng chủ động hơn.


Nguồn: diendancokhi.org
