Sử dụng ProE (Lệnh Revole)

[trungtrinh]

+Sử dụng lệnh Revole để xây dựng mô hình khối dạng tròn xoay bằng cách quét tiết diện quanh 1 trục xoay.
+ Điều kiện tạo hình: Biên dạng Sketch phải kín, đường trục quay không được cắt qua biên dạng ( có thể tiếp xúc hoặc trùng với biên dạng).

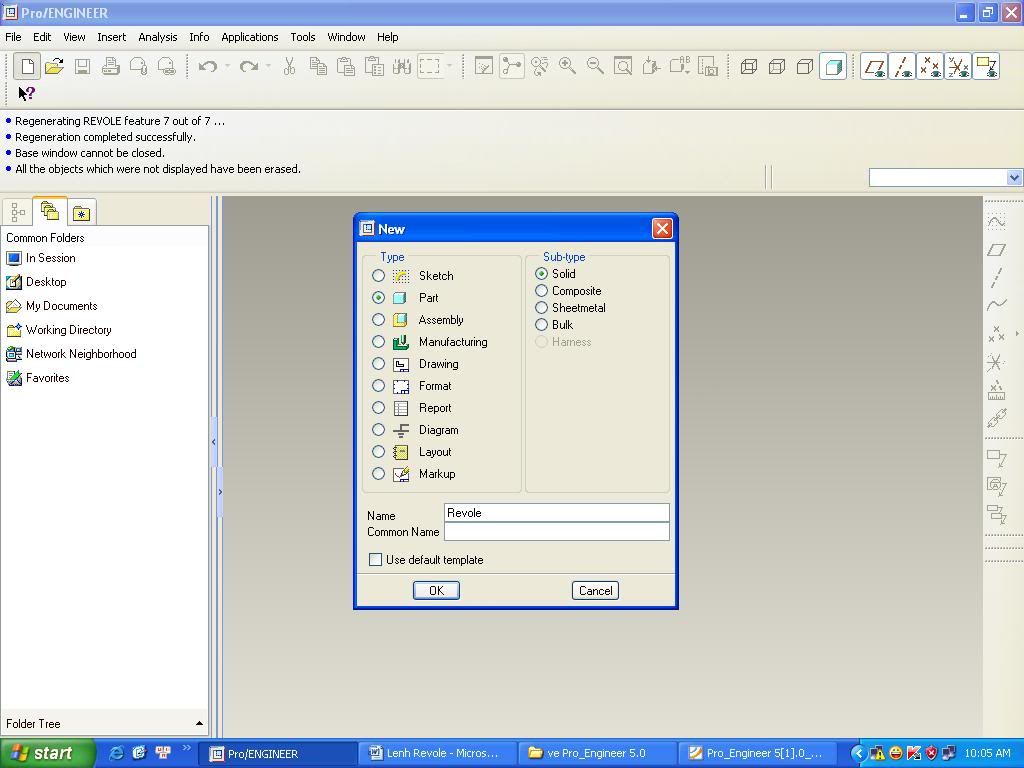

+ Mở một New Part.

​

+ Kích chọn lệnh Revole

​

+ Xuất hiện mục cần định nghĩa biên dạng và các tùy chọn thông số của lệnh Revole.

​

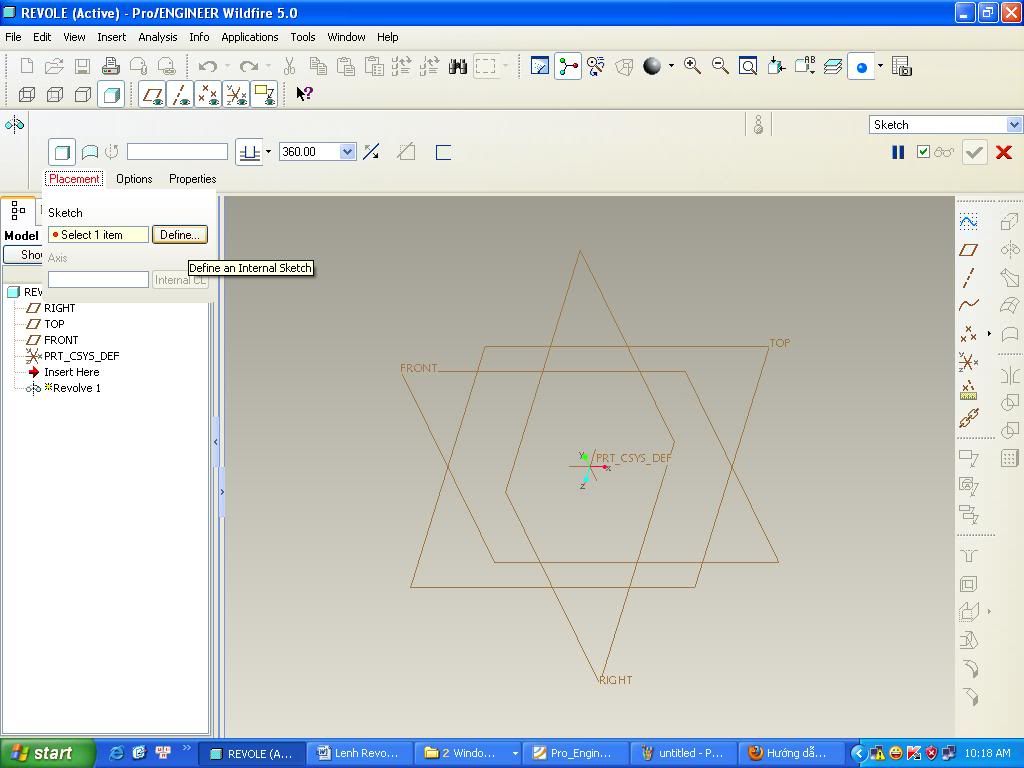

+Kích chọn Define sau đó chọn 1 mặt phẳng để phác thảo biên dạng

​

+ Sử dụng các công cụ sketch để tạo biên dạng ( biên dạng phải kín).

​

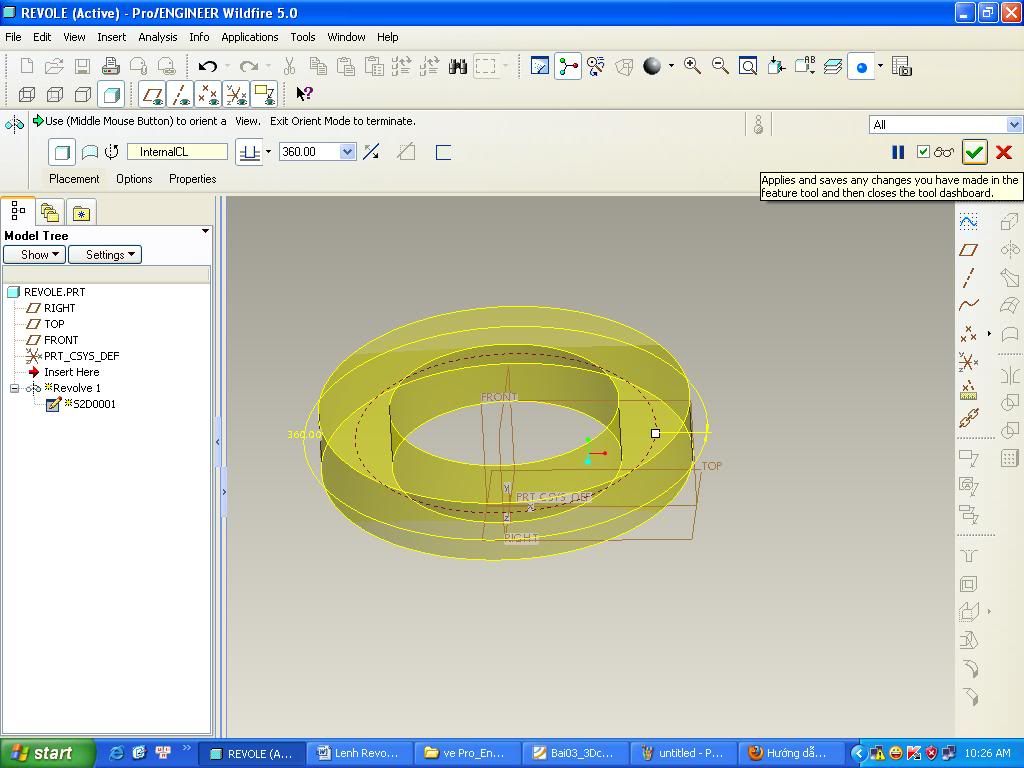

Sau đó kích ok ta được

​

+ Ta có thể đặt các thông số (phát triển theo hướng thứ 2 hoặc đóng kín mặt trên và dưới ) cho khối tròn xoay bằng cách kích mục options
Trong đó:
Variable: phát triển theo một phía và nhập giá trị góc xoay
Symmetric: Phát triển về cả hai phía của mặt phẳng vẽ.
To Selected : Phát triển tới đối tượng được chọn.

​

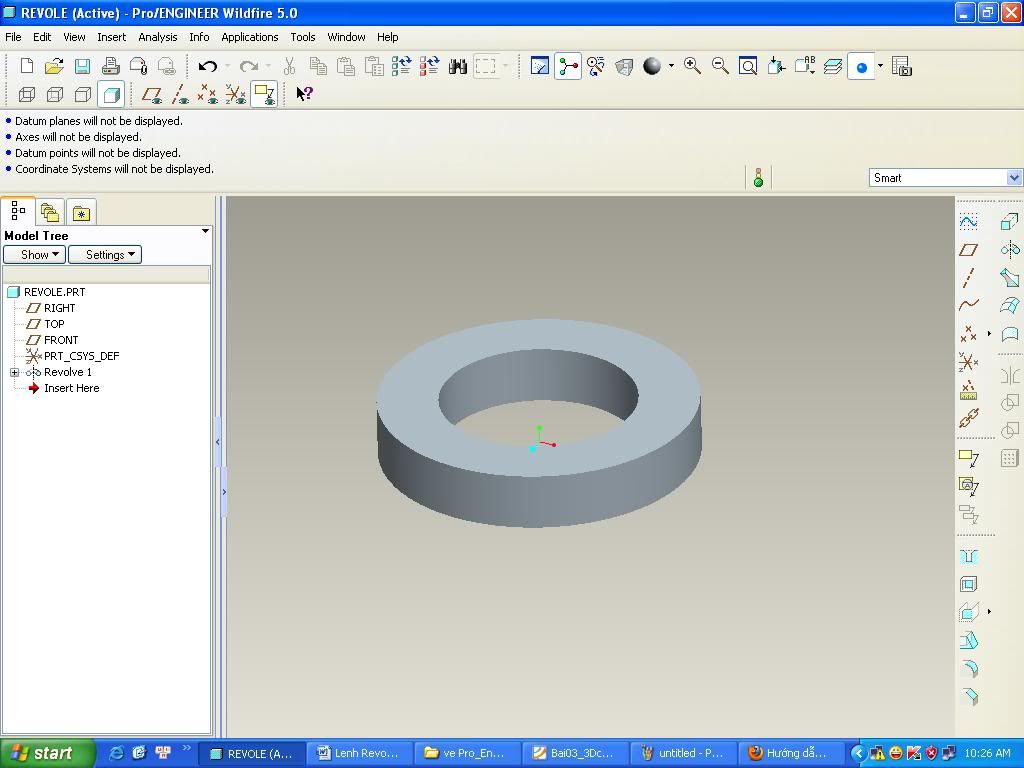

+ Kích ok để hoàn tất.

​
